絕緣和護套熱延伸試驗
一、 試驗目的
熱延伸是考核橡皮絕緣和護套絕緣材料在熱和負荷作用下塑性變形和永久變形的一種檢驗方法，采用比適用溫度高得多的試驗溫度和一定負重的條件下，經過較短時間的熱老化的延伸率的變化來體現塑性變形和永久變形的一種試驗。如果熱和負載作用下變形大，會喪失機械性能，直至導致短路，電纜無法正常使用。
二、 適用范圍
本試驗方法適用于額定電壓450/750V及以下橡皮絕緣電纜的國家標準和額定電壓450/750V及以下橡皮絕緣軟線和軟電纜的行業標準中所有產品的絕緣和護套熱延伸試驗。
三、 檢驗依據
GB/T2951.21-2008
四、 試驗設備及器具

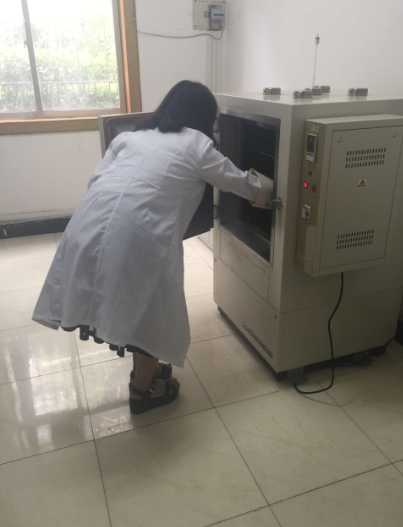

1、 熱延伸試驗儀、砝碼
2、 鋼尺
五、 取樣及試樣制備
1、 從每一被測試樣上切取兩個絕緣樣段和護套樣段。
2、 啞鈴試件應在除去所有凸脊和/或半導電層后從絕緣和護套內層制取。
3、 按啞鈴試件和管狀試樣的制備方法（見試件的的制備）切取2個絕緣和護套試樣。
4、 計算截面積（見截面積的測量）。
六、 試驗步驟
1、 將熱延伸儀加熱到200±3℃。
2、 將兩個試件和鋼尺夾持在試驗架上，在試件的下端掛上按機械應力為0.20N/ mm2計算得出的重物。
3、 用夾頭固定管狀試件時，不應該使試件兩端緊密封閉。如在試件一端插入一小段金屬針管，其尺寸略小于試件內徑。
4、 試件放入烘箱后達到規定溫度開始計時，15分鐘后立即測量標志線間的距離，如果烘箱沒有觀察窗而必須把門打開運行測量，則應在打開門后30秒內測量完畢。（如有爭議， 試驗應在帶觀察窗的烘箱內進行，并且不打箱們測量）。
5、 測量后應立即從試件上解除重物（在下夾頭處把試樣剪斷），并使試件在規定的溫度下恢復5分鐘。然后從烘箱內取出試件，慢慢冷卻至室溫，再次測量標記線間的距離。
6、 計算伸長率及中間值。
伸長率計算公式如下：
伸長率=（拉伸后的標記間距離-原始標記間距離）/
原始標記間距離x100%
七、 試驗結果的評定
1、 在規定溫度下負重15分鐘后，伸長率的中間值不大于175%。
2、 試件從烘箱內取出冷卻后標記線間距離的增加量的中間值對試件放入烘箱前該距離的百分比應不大于25%。
